1. Водоцементное отношение
После преобразования относительно В/Ц эта формула примет вид:
А=0,55 – для материалов пониженного качества
2. Расход воды на 1 м3 бетонной смеси :
ОК=2 см
Наибольшая крупность зёрен – 20 мм
Расход воды на 1 м3 бетонной смеси составляет 180 кг + 20 кг = 200 кг.
В = 200 кг
3. Расход цемента на 1 м3 бетона :
4. Расход щебня в сухом состоянии на 1 м3 бетона :
Значение коэффициента раздвижки зёрен a =1,38 выбрано по таблице №16.
5. Расход песка в сухом состоянии на 1 м3 бетона :
В результате проведенных расчетов получается следующий ориентировочный номинальный (лабораторный) состав бетона (кг/м3 ):
Цемент – 289
Вода – 200
Песок – 562
Щебень – 1375
ИТОГО 2426
Полученное в итоге значение является расчетной плотностью бетонной смеси, т.е.
6. Коэффициент выхода бетона :
7. Расход материалов на 0 ,007 м3 (7 л) бетонной смеси пробного замеса рассчитывают исходя из приведенного выше номинального состава бетона (кг) :
Цемент –
Вода –
Песок –
Щебень –
Корректировка состава бетонной смеси :
Цемент – 2,02=0,202
Вода – 1,40
Цемент – (2,02+0,202)/3100 = 2,222/3100 = 0,00072
Вода – (1,40+0,140)/1000 = 1,540/1000 = 0,0015
Песок – 3,93/2600 = 0,0015
Щебень – 9,63/2800 = 0,0034
ВСЕГО 0,0072
8. Расход материалов на 1 м3 (1000 л) бетонной смеси (кг / м3 ) :
ВСЕГО 2407
Фактическая плотность свежеуложенной бетонной смеси :
т.е. отличается от расчетной менее чем на 1%.
9. Производственный (полевой) состав бетона :
количество воды уменьшают:
количество заполнителей увеличивают:
Песок –
Щебень –

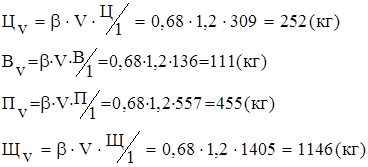

10. Дозировка составляющих бетонной смеси на один замес бетоносмесителя с
полезным объемом барабана 1 ,2 м3 (1200 л) :
Исходные данные :
rн.цемента = 1200 кг/м3
rн.песка = 1500 кг/м3
rн.щебня(гр.) = 1600 кг/м3
rн.цемента = 3100 кг/м3
rн.песка = 2600 кг/м3
rн.щебня(гр.) = 2800 кг/м3
ВN = 20
Вид цемента – ПЦПЦ
Марка цемента – 500
ОК = 2см
Крупный заполнитель :
Вид – ЩНП
Dмах = 20мм
Wщ. = 5 %
Vпуст.щ. = 0,43
Мелкий заполнитель :
Вид – ПС
Wп. = 2 %
