Реферат на тему:

Цифро-аналогові перетворювачі. Послідовні ЦАП

Загальні відомості

Цифро-аналоговий перетворювач (ЦАП) призначений для перетворення числа,
визначеного, як правило, у виді двійкового коду, у напругу чи струм, які
пропорційні значенню цифрового коду. Схемотехніка цифро-аналогових
перетворювачів дуже різноманітна. На рис. 1 наведена класифікаційна
схема ЦАП за схемотехнічними ознаками. Крім цього, ІМС цифро-аналогових
перетворювачів класифікуються за наступними ознаками:

За видом вихідного сигналу: з стумовим виходом та виходом у виді напруги

За типом цифрового інтерфейсу: з послідовним уведенням та з паралельним
уведенням вхідного коду

За кількістю ЦАП на кристалі: одноканальні та багатоканальні

За швидкодією: помірної та високої швидкодії

Рис. 1. Класифікація ЦАП

Послідовні ЦАП

ЦАП із широтно-імпульсною модуляцією

Дуже часто ЦАП входить до складу мікропроцесорних систем. У цьому
випадку, якщо не потрібно високої швидкодії, цифро-аналогове
перетворення може бути дуже просто здійснено за допомогою
широтно-імпульсної модуляції (ШІМ).

Найпростіше організується цифро-аналогове перетворення в тому випадку,
якщо мікроконтролер має вбудовану функцію широтно-імпульсного
перетворення (наприклад, AT90S8515 фірми Atmel чи 87С51GB фірми Intel).
Вихід ШІМ керує ключем S. У залежності від заданої розрядності
перетворення (для контролера AT90S8515 можливі режими 8, 9 та 10 біт)
контролер з допомогою свого таймера/лічильника формує послідовність
імпульсів, відносна тривалість яких ? =tта/ Т визначається
співвідношенням

де N – розрядність перетворення, а D – перетворюваний код. Фільтр нижніх
частот згладжує імпульси, виділяючи середнє значення напруги. У
результаті вихідна напруга перетворювача

Розглянута схема забезпечує майже ідеальну лінійність перетворення, не
містить прецизійних елементів (за винятком джерела опорної напруги).
Основний її недолік – низька швидкодія

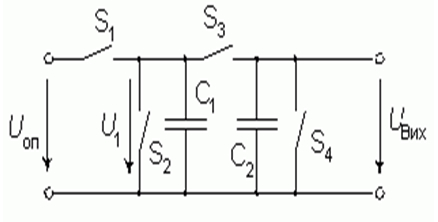

Послідовний ЦАП на конденсаторах, що переключаються,

    Розглянута вище схема ЦАП із ШІМ спочатку перетворить цифровий код у
часовий діапазон, який формується з допомогою двійкового лічильника
квант за квантом, тому для одержання N-розрядного перетворення необхідні
2N часових квантів (тактів). Схема послідовного ЦАП, наведена на рис. 2,
дозволяє виконати цифро-аналогове перетворення за значно меншу кількість
тактів
